PIPE LINE
Production Line & Projects> Metal Industries> ERW Pipe Production Line>SD 12(16,25)

SD12(16, 25)

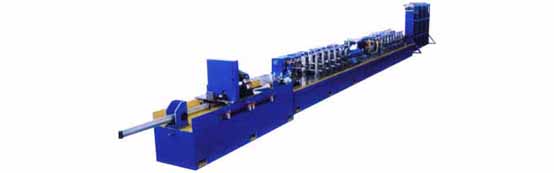

High Frequency Tube Welding Unit

General Components
  • Feeding rack
  • storing chamber
  • main machine (main driving is electric magnetic variable motor)
  • swinging saw (or pneumatic tracking saw)
Refined Compoments
  • Feeding rack
  • storing chamber
  • main machine (main driving is DC motor)
  • computer controlled saw (precision±0.04mm)
  • precision of length±5mm
  • tube speed20~90m/min

Main Technical Parameters

Item SD12 Unit SD16 Unit SD25 Unit
Diameter of Welded Tubes φ7~16mm φ8~25mm φ8~30mm
Wall Thickness of Welded Tube 0.2~0.5mm 0.3~1.0mm 0.4~1.2mm
Speed of Tube Welding 20~70m/min 20~70m/min 20~70m/min
Power of Major motor 15kw 22kw 30kw
High Frequency Power 60kw 60kw 100kw

Complete technical data and specific characteristics are listed in our quotation. Please contact our technical sales engineers for further details.
